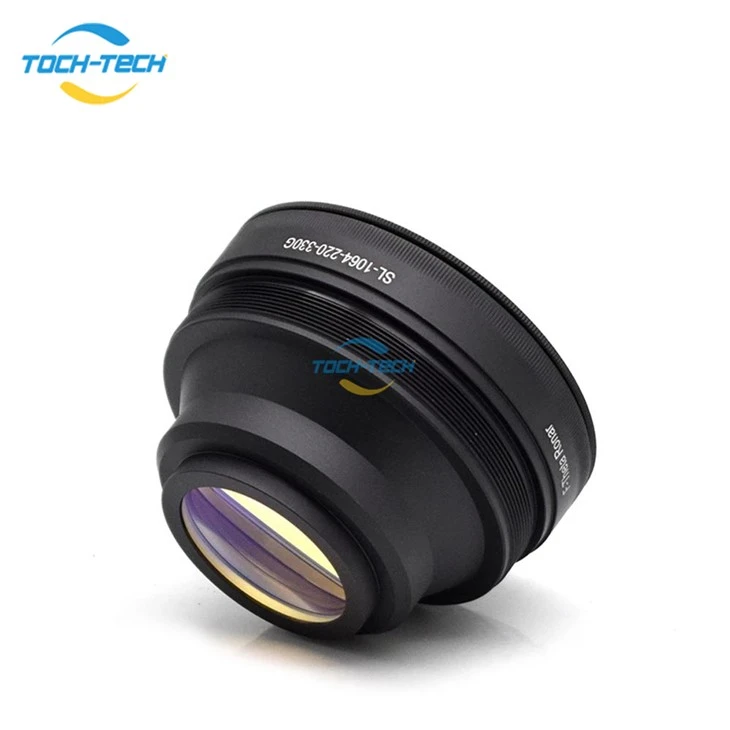

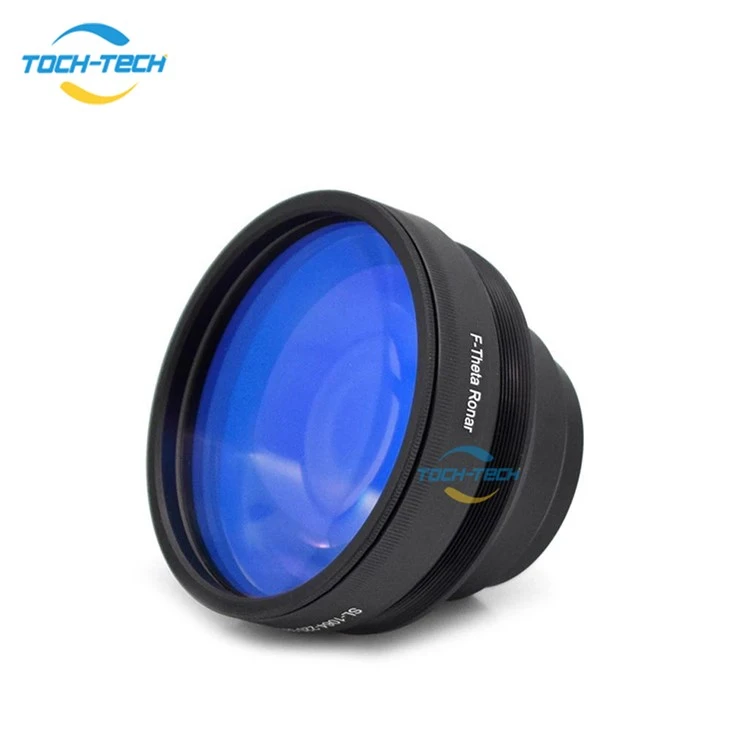

Objektiv za fokusiranje laserskog vlakna
Fokusirajuća leća za optičko lasersko označavanje, često nazivana F-Theta leća za skeniranje, optička je leća koja se koristi u sustavima za lasersko označavanje za fokusiranje laserske zrake na ravnu ravninu s preciznošću i ujednačenošću. Osigurava označavanje bez izobličenja na definiranom radnom polju.
Opis
Opis objektiva za fokusiranje optičkim laserom
TheObjektiv za fokusiranje laserskog vlakna, također poznat kaoF-Theta leća za skeniranje, je optička leća posebno dizajnirana za fokusiranje laserske zrake na ravnu površinu za označavanje s dosljednom preciznošću.
Dizajniran za lasere s vlaknima koji rade u infracrvenom spektru, obično na valnoj duljini od 1064 nm.
To je bitna komponenta u sustavima laserskog označavanja s vlaknima, osiguravajući brzo označavanje, graviranje ili rezanje bez izobličenja.
Ova je leća idealna za primjene koje zahtijevaju točne i ujednačene rezultate na definiranom radnom području.
OPEX F-theta objektiv za skeniranje polja 1064nm 70x70-300x300mm F100-420mm za
Dijelovi strojeva za lasersko označavanje optičkih vlakana 1064nm YAG
Žarišna duljina i veličina označavanja za opciju:
- F100 70x70 mm
- F163 112x112 mm
- F210 150x150 mm
- F210 160X160 mm
- F254 174x174 mm
- F330 220x220 mm
- F420 300x300 mm

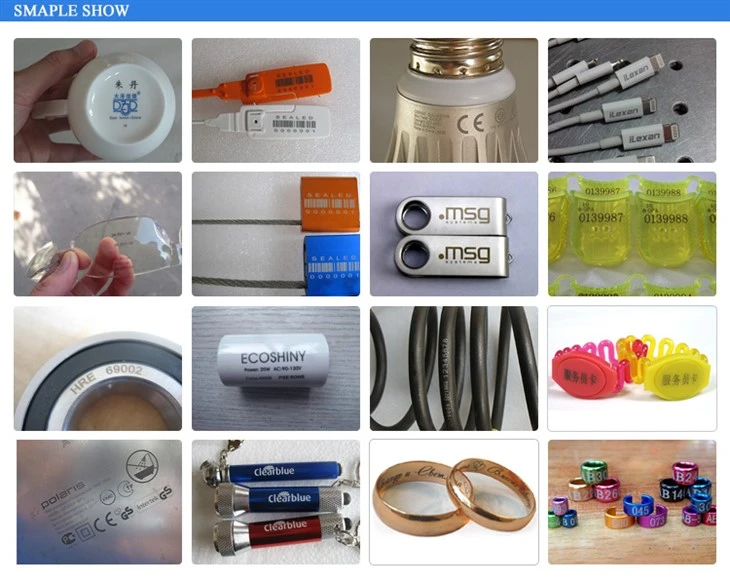

Primjene objektiva za fokusiranje laserskog vlakna
1. Označavanje proizvoda:
Koristi se u industriji za označavanje serijskih brojeva, bar kodova, QR kodova i logotipa na metalima i plastici.
2. Brzo graviranje:
Idealno za graviranje zamršenih dizajna ili teksta na nakitu, alatima ili elektroničkim komponentama.
3. Obrada materijala:
Može se koristiti za rezanje tankih materijala, jetkanje površina ili duboko graviranje.
4. Industrijska automatizacija:
Ugrađen u automatizirane sustave za visoko precizno označavanje u automobilskom, zrakoplovnom i proizvodnom sektoru.
Prikladno za širok raspon materijala, uključujući:
- Metali: nehrđajući čelik, aluminij, mesing itd.
- Plastika: ABS, PVC, PE, itd.
- Keramika: Označavanje i jetkanje na tvrdim površinama.
- Obloženi materijali: anodizirani metali i obojene površine.
Objektiv za fokusiranje laserskog vlakna Značajke
Široka kompatibilnost
Dizajniran za lasere s vlaknima koji rade u infracrvenom spektru, obično na valnoj duljini od 1064 nm.
01
Izdržljiv premaz
Antirefleksni i visokoizdržljivi premazi smanjuju gubitak energije i štite leću od oštećenja, čak i u zahtjevnim okruženjima.
02
Kompatibilnost materijala
Za brzo označavanje, graviranje ili rezanje. Uglavnom za metalne materijale i nešto nemetala.
03
Široko područje skeniranja
Dostupan u različitim veličinama polja (npr. 110x110 mm, 200x200 mm, 300x300 mm) kako bi odgovarao različitim primjenama i dimenzijama materijala.
04

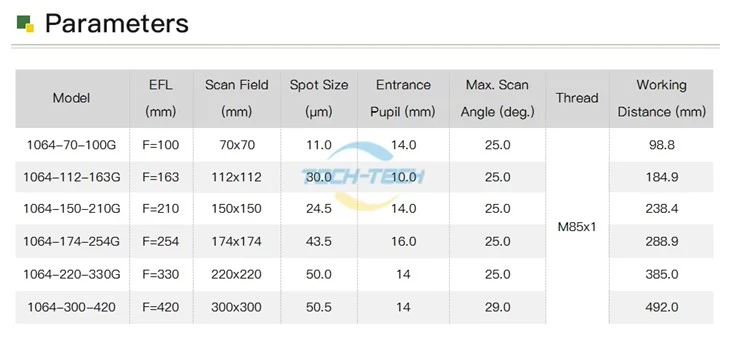

Parametri objektiva za fokusiranje laserskog vlakna
| Model | EFL (mm) |
Polje skeniranja (mm) |
Veličina mjesta (μm) |
Ulaz Zjenica (mm) |
Max.Scan Kut (stupnjevi) |
Nit | radim Udaljenost (mm) |
| 1064-70-100G | F=100 | 70x70 | 11.0 | 14.0 | 25.0 | M85x1 | 98.8 |
| 1064-112-163G | F=163 | 112x112 | 30.0 | 10.0 | 25.0 | 184.9 | |
| 1064-150-210G | F=210 | 150x150 | 24.5 | 14.0 | 25.0 | 238.4 | |
| 1064-174-254G | F=254 | 174x174 | 43.5 | 16.0 | 25.0 | 288.9 | |
| 1064-220-330G | F=330 | 220x220 | 50.0 | 14 | 25.0 | 385.0 | |
| 1064-300-420 | F=420 | 300x300 | 50.5 | 14 | 29.0 | 492.0 |
Također isporučujemo mnogo dodatne opreme
Odvod dima
Hladnjak vode
FAQ
1. Od kojih su materijala napravljene F-Theta leće?
F-Theta leće obično se izrađuju od visokokvalitetnih optičkih materijala kao što su:
Taljeni silicij: Za vrhunska toplinska i optička svojstva.
Optičko staklo: S antirefleksnim premazima za optimizaciju prijenosa lasera.
2. Koje su dostupne veličine polja za označavanje za objektive za fokusiranje laserskog vlakna?
Uobičajene veličine polja uključuju:
110x110 mm: Mala površina za označavanje s velikom preciznošću.
200x200 mm: Srednje područje označavanja za svestrane primjene.
300x300 mm: Veliko područje označavanja za veće izratke.
3. Koja su ograničenja snage rukovanja lećama za fokusiranje laserskog vlakna?
Većina leća dizajnirana je za rad s razinama snage do 100 W ili više, ovisno o materijalu i premazima.
Uvijek provjerite specifikacije proizvođača.
4. Kako mogu poravnati F-Theta leću s laserskim sustavom?
Osigurajte da je leća sigurno postavljena na galvo skener.
Usklađivanje optičkog središta leće s putanjom laserske zrake.
Ispitivanje i podešavanje za ravnomjerno označavanje na cijelom polju.
5. Mogu li popraviti oštećenu F-Theta leću?
Popravci oštećenih leća općenito nisu izvedivi.
Zamjena se preporučuje kako bi se osigurala dosljedna kvaliteta označavanja.
Pošaljite upit za više detalja i ponude.
